Hệ thống máy chủ Intel 2U 4-Node kết hợp Intel® Server Chassis H2000P và 04 node xử lý Intel® Compute Module HNS2600BP. Bên trong mỗi node sử dụng board mạch chủ Intel® Server Board S2600BP.
Kết hợp 3 thành phần quan trọng kể trên để tạo ra một hệ thống 2U 4-Node vô cùng mạnh mẽ trong một kích thước khá gọn gàng, có thể triển khai cho các ứng dụng như: High Performance Computing (HPC), Hyper-converged Infrastructure (HCI), Cloud Computing.
Với kích thước 2U, các thành phần bên trong được sắp xếp hợp lý và tối ưu, giúp cho việc tản nhiệt hiệu quả dù các thành phần bên trong có mật độ khá dày.
Mỗi Intel® Compute Module HNS2600BP có thể lắp 02 CPU Intel® Xeon® Processor Scalable, như:
- Intel® Xeon® Bronze XXXX processor
- Intel® Xeon® Silver XXXX processor
- Intel® Xeon® Gold XXXX processor
- Intel® Xeon® Platinum XXXX processor

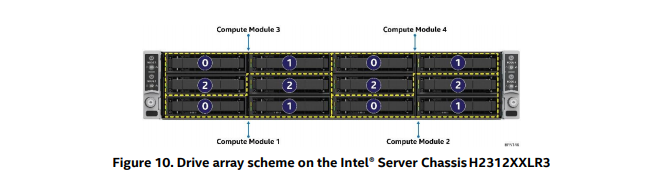

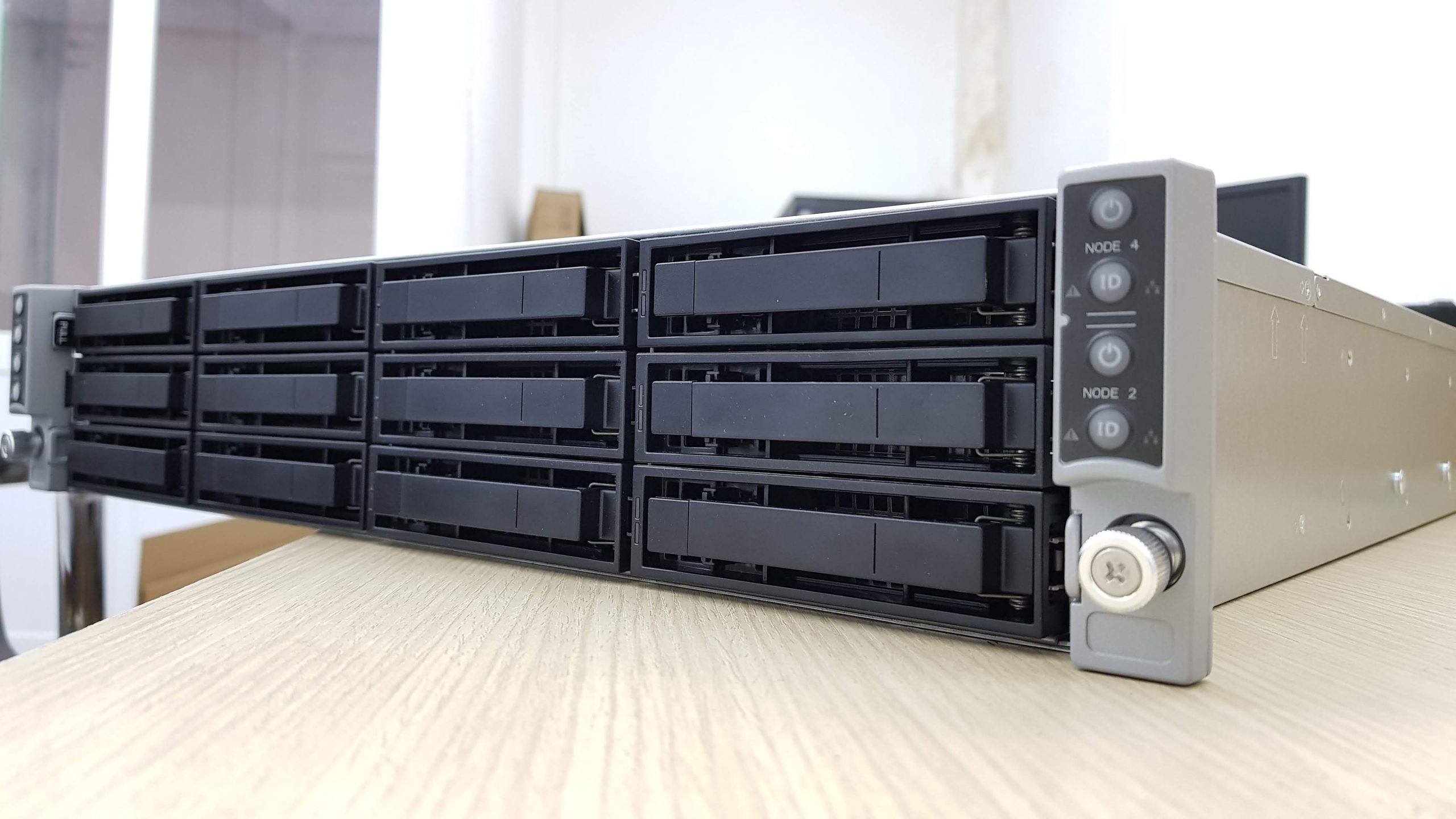

Mặt trước khung máy H2000P bố trí đơn giản với 12 bay dùng chung cho cả 2 loại ổ cứng 2.5 và 3.5 inch, cùng với 4 nút nguồn cho 4 node và 4 đèn chỉ báo để hiện thông báo lỗi hoặc nhận diện network cho từng node phía sau.

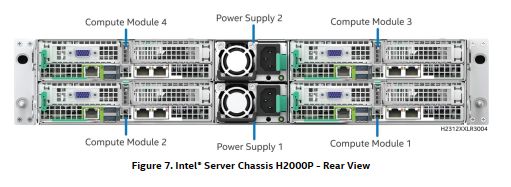

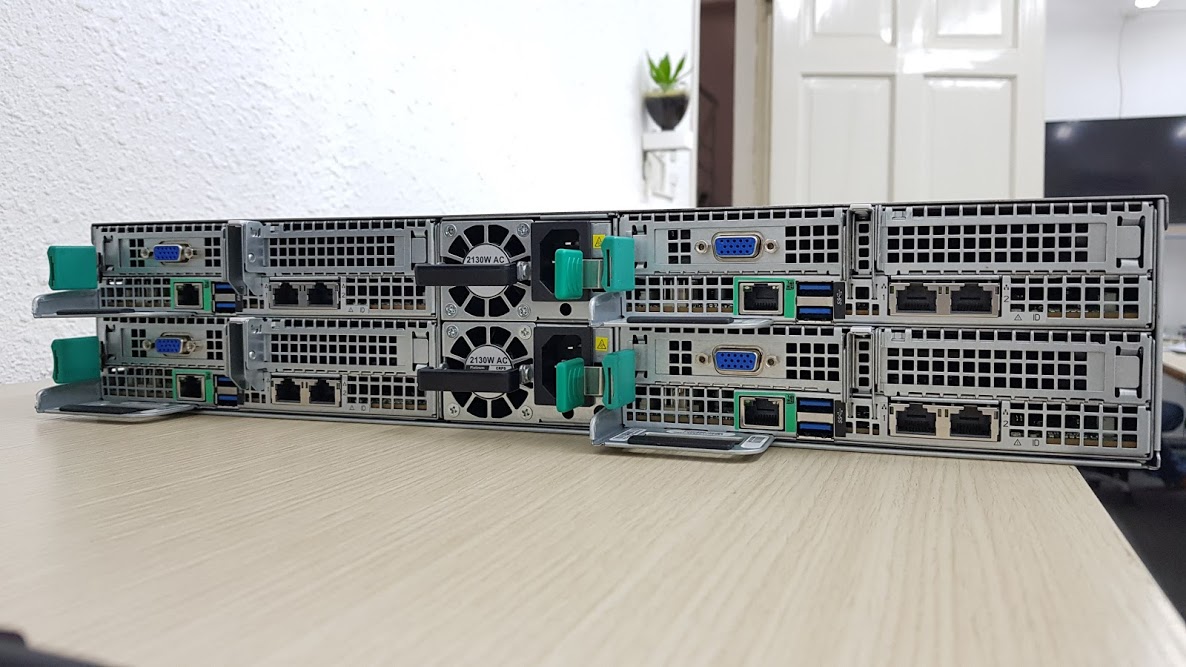

Mặt sau với thiết kế 2 bộ nguồn redundant chiếm không gian khá khiêm tốn nhưng công suất lên đến 2130W cho 1 PSU.
Thiết kế dạng module nên rất dễ thao tác và lắp đặt, chỉ với chưa tới 10s là bạn đã có thể thay thế một PSU hoặc bổ sung một node khác cho hệ thống.

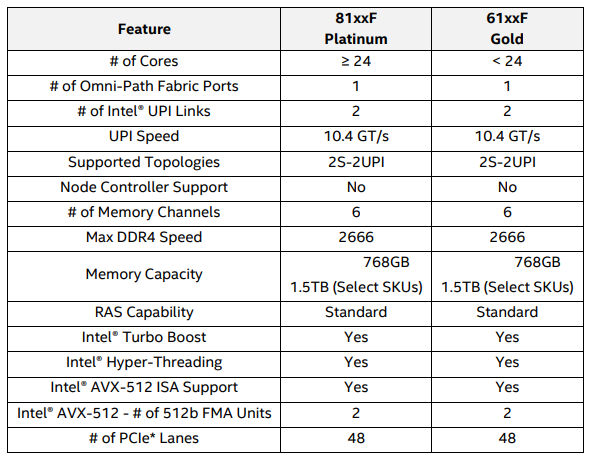

Bảng tham khảo CPU tích hợp giao thức Omni-Path Fabric:

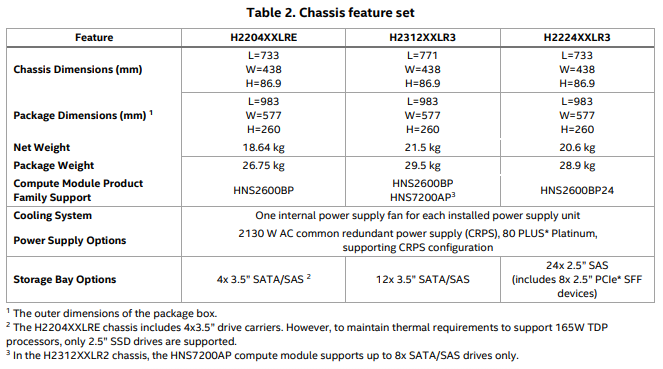

Tham khảo thông số khung máy theo hình bên dưới, H2000P có 3 cấu hình để lựa chọn cho hệ thống, ở đây chúng tôi chọn loại 12 x 3.5” SATA/SAS để tích hợp.

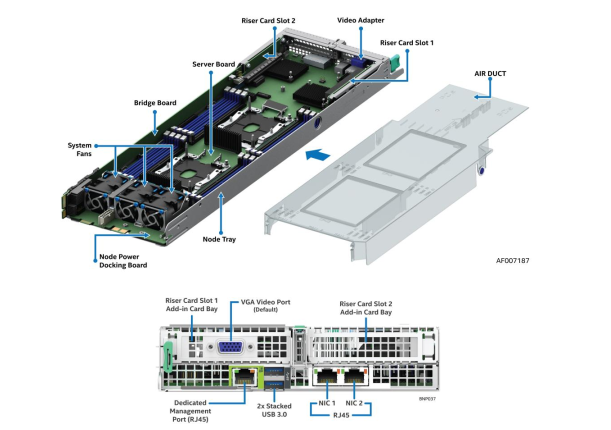

Giới thiệu Intel Compute Module HNS2600BP
Dòng sản phẩm Intel® Server Board S2600BP là một bo mạch chủ được xây dựng và tối ưu hóa cho mục đích sử dụng trong môi trường Data Center mật độ cao, thích hợp trong các ứng dụng điện toán hiệu suất cao, ảo hóa hoặc phân tích dữ liệu.
Dòng sản phẩm Intel® Compute Module HNS2600BP bao gồm các thành phần giao tiếp thiết bị, hệ thống thông khí tối ưu được cài đặt vừa vặn trong khung máy Intel H2000P.
Tùy thuộc vào từng loại compute node, việc lắp đặt các node này cho phép thao tác “nóng” để cắm vào hoặc lấy ra khỏi khung máy Intel mà không làm gián đoạn các node khác.

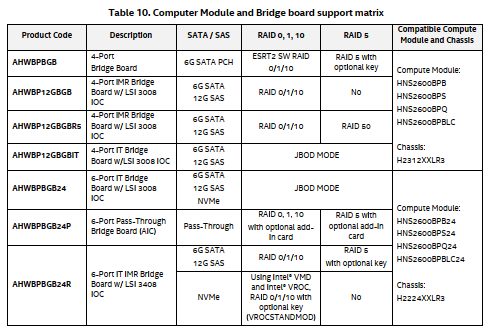

Bridge Board Options: Intel dùng board mạch này thay thế cho RAID card trên hệ thống của họ, có 6 tùy chọn khác nhau được dùng theo từng tính năng riêng biệt:

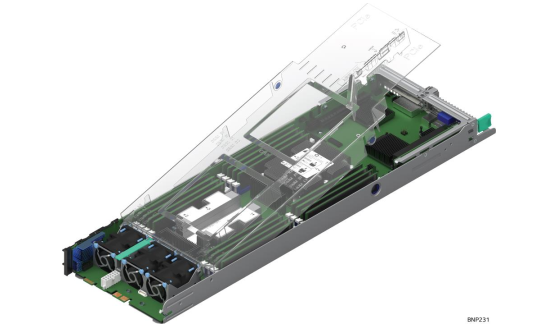

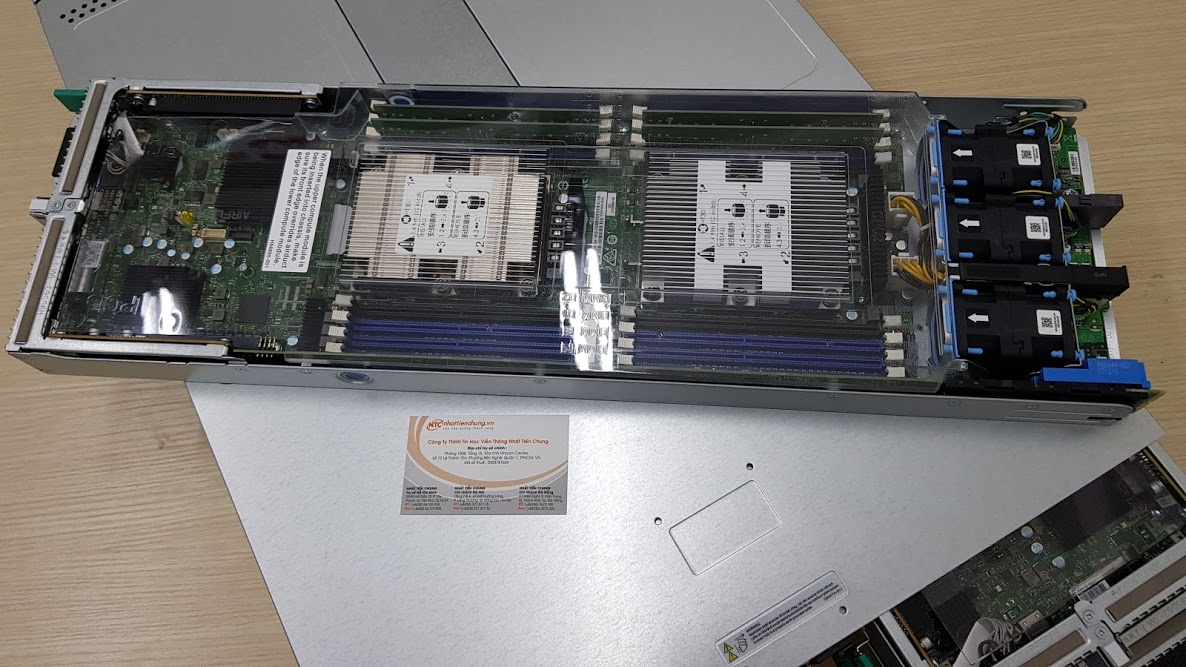

Compute Module air flow support: Với các node hoạt động ở hiệu suất cao và duy trì độ tin cậy lâu dài, nó được thiết kế với dòng không khí thoát ra phía sau với 3 quạt kích thước 40 x 40 x 56mm dual rotor và nắp đậy kín tạo dòng lưu chuyển không khí toàn phần nhằm tản nhiệt hiệu quả.
