Mạng cục bộ LAN là mạng gì?

Nhược điểm của mạng hình sao

• Khả năng mở rộng mạng hoàn toàn phụ thuộc vào khả năng của trung tâm. Khi trung tâm có sự cố thì toàn mạng ngừng hoạt động.
• Mạng yêu cầu nối độc lập riêng rẽ từng thiết bị ở các nút thông tin đến trung tâm. Khoảng cách từ máy đến trung tâm rất hạn chế (100m).

Nhìn chung, mạng dạng hình sao cho phép nối các máy tính vào một bộ tập trung (HUB) bằng cáp xoắn, giải pháp này cho phép nối trực tiếp máy tính với HUB không cần thông qua trục BUS, tránh được các yếu tố gây ngưng trệ mạng. Gần đây, cùng với sự phát triển switching hub, mô hình này ngày càng trở nên phổ biến và chiếm đa số các mạng mới lắp.

Mạng hình tuyến (Bus Topology)

Theo cách bố trí hành lang các đường như hình vẽ thì máy chủ (host) cũng như tất cả các máy tính khác (workstation) hoặc các nút (node) đều được nối về với nhau trên một trục đường dây cáp chính để chuyển tải tín hiệu. Tất cả các nút đều sử dụng chung đường dây cáp chính này. Phía hai đầu dây cáp được bịt bởi một thiết bị gọi là terminator. Các tín hiệu và gói dữ liệu (packet) khi di chuyển lên hoặc xuống trong dây cáp đều mang theo điạ chỉ của nơi đến.

Loại hình mạng này dùng dây cáp ít nhất, dễ lắp đặt. Tuy vậy cũng có những bất lợi đó là sẽ có sự ùn tắc giao thông khi di chuyển dữ liệu với lưu lượng lớn và khi có sự hỏng hóc ở đoạn nào đó thì rất khó phát hiện, một sự ngừng trên đường dây để sửa chữa sẽ ngừng toàn bộ hệ thống.

Mạng dạng vòng (Ring Topology)

Mạng dạng này, bố trí theo dạng xoay vòng, đường dây cáp được thiết kế làm thành một vòng khép kín, tín hiệu chạy quanh theo một chiều nào đó. Các nút truyền tín hiệu cho nhau mỗi thời điểm chỉ được một nút mà thôi. Dữ liệu truyền đi phải có kèm theo địa chỉ cụ thể của mỗi trạm tiếp nhận.

Ưu điểm của mạng dạng vòng là có thể nới rộng ra xa, tổng đường dây cần thiết ít hơn so với hai kiểu trên. Nhược điểm là đường dây phi khép kín, nếu bị ngắt ở một nơi nào đó thì toàn bộ hệ thống cũng bị ngừng.

Mạng dạng luới – Mesh topology

Cấu trúc dạng luới đuợc sử dụng trong các mạng có độ quan trọng cao mà không thể ngừng hoạt động, chẳng hạn trong các nhà máy điện nguyên tử hoặc các mạng của an ninh, quốc phòng. Trong mạng dạng này, mỗi máy tính đuợc nối với toàn bộ các máy còn lại. Đây cũng là cấu trúc của mạng Internet.

Mạng hình sao mở rộng

Cấu hình mạng dạng này kết hợp các mạng hình sao lại với nhau bằng cách kết nối các HUB hay Switch. Lợi điểm của cấu hình mạng dạng này là có thể mở rộng được khoảng cách cũng như độ lớn của mạng hình sao.

Mạng có cấu trúc cây – Hierachical topology

Mạng dạng này tương tự như mạng hình sao mở rộng nhưng thay vì liên kết các switch/hub lại với nhau thì hệ thống kết nối với một máy tính làm nhiệm vụ kiểm tra lưu thông trên mạng.

2. Tìm hiểu về Ethernet

Ethernet là gì?

Ethernet là công nghệ mạng được sử dụng phổ biến trong mạng LAN, WAN, MAN. Ethernet do các công ty Xerox, Intel và Digital equipment xây dựng và phát triển. Ethernet là mạng thông dụng nhất đối với các mạng nhỏ hiện nay. Ethernet LAN được xây dựng theo chuẩn 7 lớp trong cấu trúc mạng của ISO, mạng truyền số liệu Ethernet cho phép đa vào mạng các loại máy tính khác nhau kể cả máy tính mini.

Đặc tính kỹ thuật chủ yếu của Ethernet

Ethernet có các đặc tính kỹ thuật chủ yếu sau đây:

Ethernet dùng cấu trúc mạng bus logic mà tất cả các nút trên mạng đều được kết nối với nhau một cách bình đẳng. Mỗi gói dữ liệu gửi đến nơi nhận dựa theo các địa chỉ quy địnhtrong các gói. Ethernet dùng phương thức CSMA/CD (Carrier Sense Multiple Accesswith Collision Detection) để xử lý việc truy cập đồng thời vào mạng. Các yếu tố hạn chế kích thước mạng chủ yếu là mật độ lưu thông trên mạng.

Các kiểu mạng Ethernet

• 10Base2: Còn gọi là thin Ethernet vì nó dùng cáp đồng trục mỏng. Chiều dài tối đa của đoạn mạng là 185m.
• 10Base5: Còn gọi là thick Ethernet vì nó dùng cáp đồng trục dày. Chiều dài tối đa của đoạn mạng là 500m.
• 10BaseF: Dùng cáp quang.
• 10BaseT: Dùng cáp UTP. 10BaseT thường dùng trong cấu trúc hình sao và có giới hạn của một đoạn là 100m.

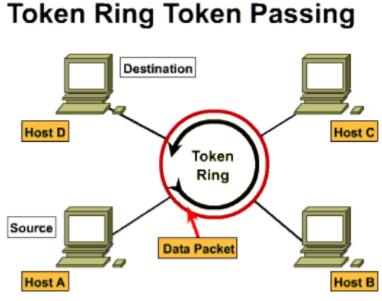

Mạng TOKEN RING

Một công nghệ LAN chủ yếu khác đang được dùng hiện nay là Token Ring. Nguyên tắc của mạng Token Ring được định nghĩa trong tiêu chuẩn IEEE 802.5. Mạng Token Ring có thể chạy ở tốc độ 4Mbps hoặc 16Mbps. Phương pháp truy cập dùng trong mạng Token Ring gọi là Token passing. Token passing là phưong pháp truy nhập xác định, trong đó các xung đột được ngăn ngừa bằng cách ở mỗi thời điểm chỉ một trạm có thể được truyền tín hiệu. Điều này được thực hiện bằng việc truyền một bó tín hiệu đặc biệt gọi là Token (mã thông báo) xoay vòng từ trạm này qua trạm khác. Một trạm chỉ có thể gửi đi bó dữ liệu khi nó nhận được mã không bận.

3. Các thiết bị mạng trong mạng LAN

1. Card mạng – NIC

Card mạng – NIC là một tấm mạch in được cắm vào trong máy tính dùng để cung cấp cổng kết nối vào mạng. Card mạng được coi là một thiết bị hoạt động ở lớp 2 của mô hình OSI. Mỗi card mạng có chứa một địa chỉ duy nhất là địa chỉ MAC – Media Access Control. Card mạng điều khiển việc kết nối của máy tính vào các phương tiện truyền dẫn trên mạng.

2. Repeater – Bộ lặp

Repeater là một thiết bị họat động ở mức 1 của mô hình OSI khuyếch đại và định thời lại tín hiệu. Thiết bị này hoạt động ở mức 1 (Physical). Repeater khuyếch đại và gửi mọi tín hiệu mà nó nhận được từ một port ra tất c các port còn lại. Mục đích của repeater là phục hồi lại các tín hiệu đã bị suy yếu đi trên đường truyền mà không sửa đổi gì cả.

3. Hub

Còn được gọi là multiport repeater, nó có chức năng hoàn toàn giống như repeater nhưng có nhiều port để kết nối với các thiết bị khác. Hub thông thường có 4,8,12 và 4 port và là trung tâm của mạng hình sao. Thông thường có các loại hub sau:

• Hub thụ động – Passive hub.
• Hub chủ động – Active hub.
• Hub thông minh.
• Hub chuyển mạch.

Hub họat động ở mức 1 của mô hình OSI.

4. Bridge – Cầu nối

Bridge là một thiết bị hoạt động ở mức 2 của mô hình OSI dùng để kết nối các phân đoạn mạng nhỏ có cùng cách đánh địa chỉ và công nghệ mạng lại với nhau và gửi các gói dữ liệu giữa chúng. Việc trao đổi dữ liệu giữa hai phân đoạn mạng được tổ chức một cách thông minh cho phép giảm các tắc nghẽn cổ chai tại các điểm kết nối. Các dữ liệu chỉ trao đổi trong một phân đoạn mạng sẽ không được truyền qua phân đoạn khác, giúp làm giảm lưu lượng trao đổi giữa hai phân đoạn.

5. Bộ chuyển mạch – Switching (switch)

Công nghệ chuyển mạch là một công nghệ mới giúp làm giảm bớt lưu thông trên mạng và làm gia tăng băng thông. Bộ chuyển mạch cho LAN (LAN switch) được sử dụng để thay thế các HUB và làm việc được với hệ thống cáp sẵn có. Giống như bridge, switch kết nối các phân đoạn mạng và xác định được phân đoạn mà gói dữ liệu cần được gửi tới và làm giảm bớt lưu thông trên mạng. Switch có tốc độ nhanh hơn bridge và có hỗ trợ các chức năng mới như VLAN (Vitural LAN). Switch được coi là thiết bị hoạt động ở mức 2 của mô hình OSI.

Ngoài ra, khi nhắc đến mạng LAN thì không thể bỏ qua mô hình OSI, mạng diện rộng WAN và MAN. Những kiến thức này đã được Quantrimang.com tổng hợp lại trong bài viết cụ thể, bạn đọc quan tâm có thể tìm hiểu thêm nhé.
